上海軒儀：等離子清洗機工作原理及鋁基板舊PS版案例解析

關于等離子清洗機的工作原理，簡單的說，就是在真空狀態(tài)下（真空腔內(nèi)的壓力低到某一壓力程度下），使電極之間形成高頻交變電場，區(qū)域內(nèi)氣體在交變電場的激蕩下，形成等離子體，活性等離子對被清洗物進行物理轟擊與化學反應雙重作用，使被轟擊與化學反應雙重作用，使被清洗物表面物質(zhì)變成粒子，和氣態(tài)物質(zhì)，經(jīng)過抽真空排出，而達到清洗目的。

如需了解更多等離子清洗機的工作原理，可以關注我司網(wǎng)站，有專門介紹等離子清洗機的工作原理的，網(wǎng)址：http://m.baisailong.com/news/html/593.html。

關于等離子清洗機的作用，簡單的說，就是清楚各種物件/工件/產(chǎn)品的表面污染物，并將物件/工件/產(chǎn)品的表面進行活化，滿足客戶的涂膠、印刷、噴碼等其它需要在表面進行處理的工序。具體可以到我司等離子清洗機官網(wǎng)上去了解，我司等離子清洗機官網(wǎng)上有相關視頻、文章、產(chǎn)品、案例等等。

下面開始寫下我做的試驗—鋁基板案例：

1.       產(chǎn)品名稱：鋁基板/舊PS版（上面帶有表面感光層和油墨）；

2.       客戶要求：處理鋁基板上的感光層、油墨及其它污染物等，保證鋁基板可以再次使用；

3.       使用機型：GM-2000，PM-G13A，GD-5。

4.       處理方法：

1)       GM-2000機型，7-13mm處理寬度，功率最大1000W，直接將鋁基板放在傳送帶上，調(diào)整設備的功率、噴嘴距離鋁基板的距離和傳送帶的速度。

2)       PM-G13A機型，50-55mm處理寬度，功率最大850W，直接將鋁基板放在傳送帶上，調(diào)整設備的功率、噴嘴距離鋁基板的距離和傳送帶的速度。

3)       GD-5機型，真空等離子清洗機，5L大小，整機功率含真空泵850W，使用壓縮空氣、氬氣氧氣混合2種氣體處理，同時設置不同處理時間的批次。

5.       案例總結(jié)：

1）  GM-2000機型，速度從1m/min~10m/min，噴嘴高度從8~12mm，功率從550W~1000W，不同情況都配比過，處理效果微乎其微；

2）  PM-G13A機型，情況同GM-2000機型類似，處理效果微乎其微；

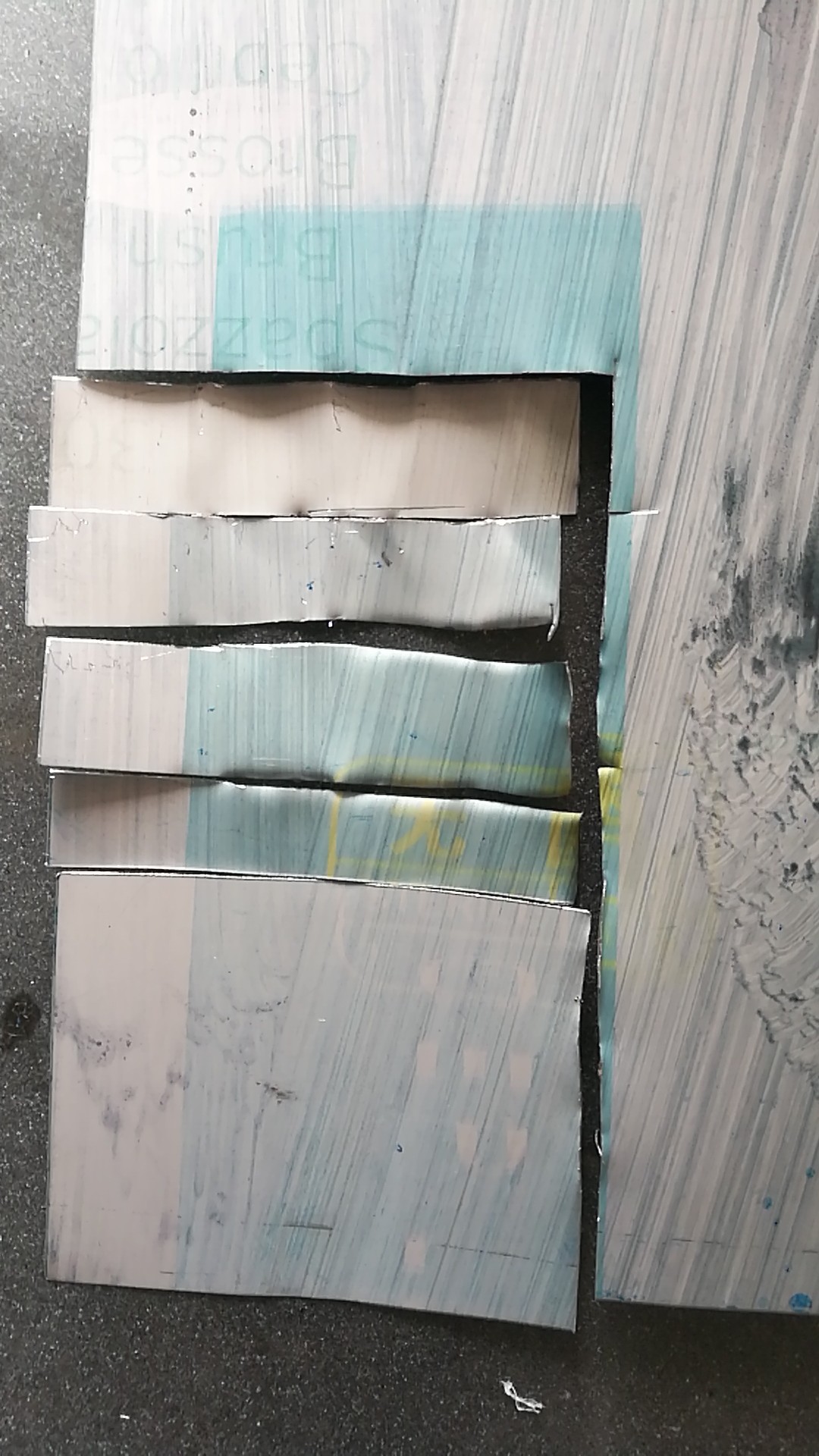

3）  GD-5真空等離子清洗機，由于前面試驗的經(jīng)驗，知道難處理，所以，直接接上氬氣和氧氣做試驗。混合比例10:1，流量0.1NL/MIN~1.0NL/MIN。功率開到最大300W檔位，時間選擇20S/30S/50S/100S/200S/300S/600S不同時間，結(jié)論就是有效果，并且非常明顯，特別是感光層的鋁基板可以在200s時很容易處理掉顏色，但是鋁基板沒有恢復到光亮的顏色；帶有油墨層的鋁基板，可以明顯的看到顏色變淡，時間600S也無法完全去除。

接著我們使用了壓縮空氣，流量同上，功率同上，時間同上。結(jié)論：處理效果比氬氣氧氣混合效果好，可以明顯的看出處理后的鋁基板比氬氣氧氣混合的好。

個人針對這次鋁基板案例的實驗總結(jié)：

1.       由于條件受限，無法使用其它氣體實驗，也許有更好的氣體適合處理被污染的鋁基板；

2.       真空等離子清洗機的表面處理效果，比大氣等離子表面處理機效果好，也許是因為真空等離子清洗機的溫度更低的原因，允許處理時間長，且不會二次污染的原因吧。

3.       較厚的污染物涂層，還是很難處理的，也許我下次試試30min，效果未知，由于時間有限，下次再接著試驗。（樣品客戶暫時留給我了）

有需要做實驗的朋友，可以聯(lián)系我，我這邊會盡量幫助各位做出你想要的試驗，但是需要你們郵寄樣品給我，其他事情，我這邊盡量去搞定。歡迎各位前來我司當面試驗。

最后，打下廣告：

我司提供各種等離子設備，我司官網(wǎng)：m.baisailong.com

產(chǎn)品可以非標，且會滿足客戶的各種處理需求。

有需要等離子設備的，真空的、常壓的、寬幅的、線型的、低溫的都可以聯(lián)系我司。

本文編輯于http://m.baisailong.com
