等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用

本文介紹等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用

聚二甲基硅氧烷（PDMS）是一種疏水性的高分子聚合物，通常被人們稱為有機(jī)硅，在藥品、日化用品、食品、建筑等各領(lǐng)域均有應(yīng)用。

液態(tài)時(shí)為黏性液體，稱為硅油，固態(tài)時(shí)為為一種硅膠，PDMS基體呈無色透明，無毒害且絕緣。

由于其具有獨(dú)特的延展性、光學(xué)特性、絕緣性、耐腐蝕性、生物相容性、制作簡便且低成本等特點(diǎn)，使其稱為柔性電子領(lǐng)域的熱門材料之一。

然而PDMS表面具有天然疏水性，若表面不經(jīng)過改性處理，無法與同質(zhì)異質(zhì)形成不可逆鍵合，這樣極大地限制了其應(yīng)用空間。

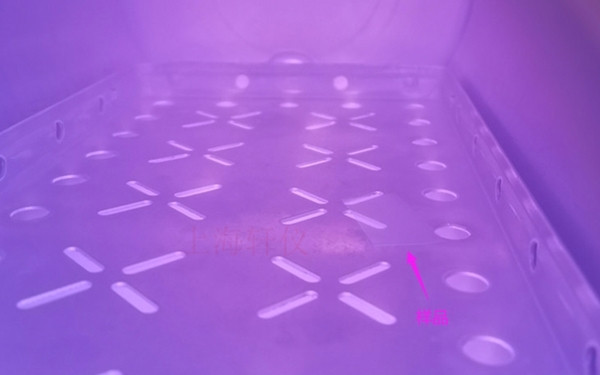

本文針對(duì)PDMS與同質(zhì)異質(zhì)的不可逆鍵合，使用等離子法對(duì)PDMS的鍵合工藝條件說明和鍵合效果展示。

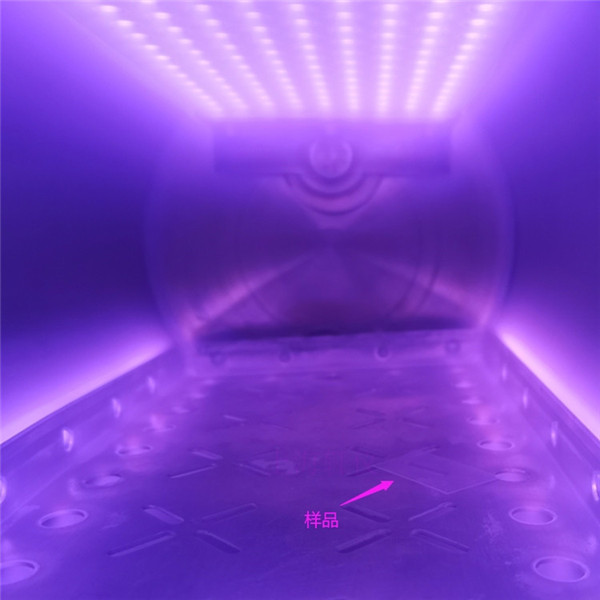

等離子處理是指高分子聚合物材料的表面與處在等離子的狀態(tài)下的非聚合性氣體發(fā)生物化反應(yīng)過程。

低溫等離子體處理過程中所用的工作氣體可分為聚合性氣體或非聚合性氣體，其中非聚合性氣體又可分為非反應(yīng)性氣體和反應(yīng)性氣體。

其各自特點(diǎn)如下：

非反應(yīng)性氣體與聚合物材料接觸，在聚合物材料表面產(chǎn)生鏈自由基間結(jié)合，發(fā)生高分子鏈間的交聯(lián)，形成致密的交聯(lián)層，如氬氣和氦氣等惰性氣體；

反應(yīng)性氣體本身雖不發(fā)生聚合反應(yīng)，但參與聚合物材料表面化學(xué)反應(yīng)，可以改變材料表面的化學(xué)組成，如氧氣和氮?dú)?；聚合性氣體本身可發(fā)生聚合反應(yīng)，在基材表面形成一層聚合物薄膜，如甲烷和丙烯氰。

實(shí)驗(yàn)表面，PDMS表面氧化程度是隨著處理時(shí)間的增加而變高，疏水性恢復(fù)程度與PDMS的氧化程度保持一致。

等離子體改性高分子聚合物材料表面過程中，包含清洗材料表面、表面蝕刻、材料表面分子交聯(lián)、修飾材料表面化學(xué)結(jié)構(gòu)，以及產(chǎn)生自由基并引入化學(xué)官能團(tuán)。

等離子體法改性材料表面用時(shí)短且操作簡易，同時(shí)高分子聚合物的性能不會(huì)被改變，因此，目前等離子表面處理是高分子聚合物的表面改性的主要手段之一。

關(guān)于高分子聚合物材料表面的改性，主要受到以下三個(gè)參數(shù)影響：

1，  射頻功率；

2，  改性時(shí)間，也叫等離子表面處理時(shí)間；

3，  氣體流量，即進(jìn)氣量多少。

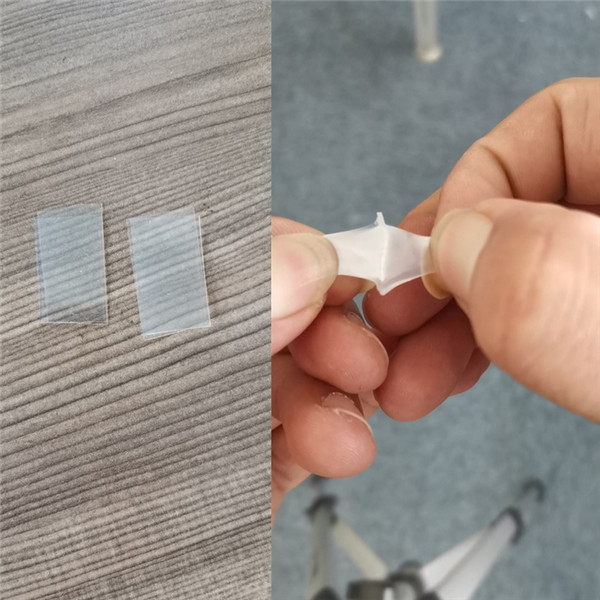

關(guān)于PDMS鍵合的效果，不僅和表面改性方法，也和表面改性后多久進(jìn)行鍵合、鍵合時(shí)間長短和鍵合時(shí)的壓力都有一定的關(guān)系。

對(duì)于不同產(chǎn)品來說，其產(chǎn)品本身材質(zhì)、表面硬度、活性條件都有很大的不同，因此在產(chǎn)品表面進(jìn)行等離子清洗機(jī)時(shí)，需要找到合適的處理工藝參數(shù)進(jìn)行處理。

等離子表面處理在PDMS不可逆鍵合前，特別是PDMS同質(zhì)異質(zhì)不可逆鍵合時(shí)的工藝參數(shù)，都有可能產(chǎn)生交互式影響。

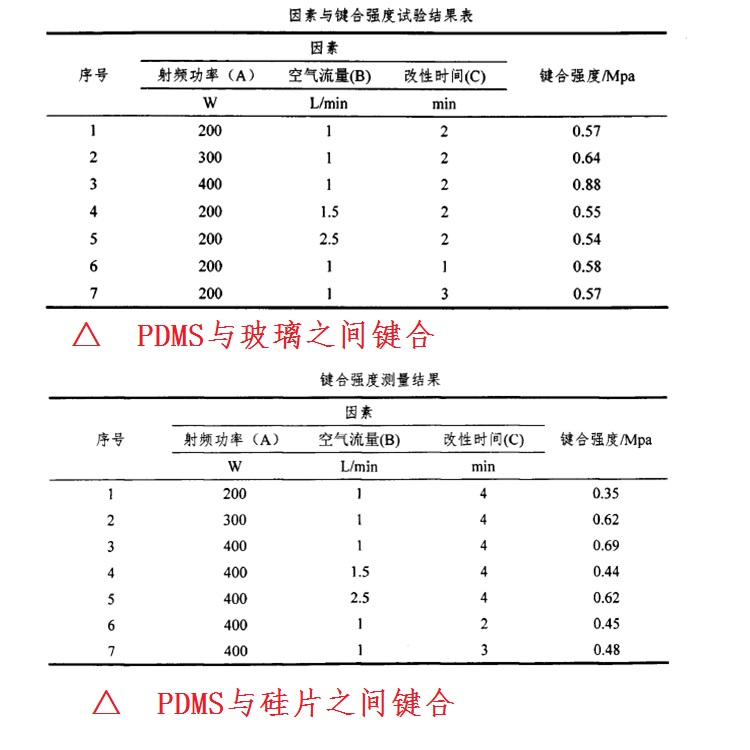

由于篇幅受限，且研究無底線，因此下面借用一個(gè)老師的論文上的數(shù)據(jù)，供大家參考：

等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用中的參考機(jī)型如下：

本文編輯于 m.baisailong.com

相關(guān)等離子清洗機(jī)在PDMS實(shí)現(xiàn)不可逆鍵合中的應(yīng)用資料：
